Трансивер Аматор SA612 ЭМФ
PionerДата: Среда, 2011-09-14, 14:58:22 | Сообщение # 16
Местный
Группа: Пользователи
Сообщений: 41
Репутация: 0
Статус: Оффлайн
Я не нагружал. Мерил прямо с выхода вч вольтметром. Чем нагрузить?

vasylllДата: Среда, 2011-09-14, 15:08:26 | Сообщение # 17
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Pioner, если выходная часть синтезатора выполнена точно по схеме, на выходе трансформатор на
кольце, и снимается сигнал с третей обмотке, то не должно быть так много ...
У меня мой вольтметр В3-41, на приделе 3В, от руки зашкаливает.
Это же не значит что у меня на пальцах 3В. smile
На выходе закоротите сопротивлением 50-75 Ом.
И померяйте, что у Вас получится.
Вроде так ...

PionerДата: Среда, 2011-09-14, 15:35:18 | Сообщение # 18
Местный
Группа: Пользователи
Сообщений: 41
Репутация: 0
Статус: Оффлайн
Меряю сигнал с третьей обмотки (она ни чем не нагружена) вч вольтметром из универсального прибора Я.Лаповка (меряет довольно не плохо).
Перечитал статью автора: выходное напряжение не менее 0.5 В НА НАГРУЗКЕ 50 Ом. Припаяю резистор и померяю......

Добавлено (2011-09-14, 15:35:18)
---------------------------------------------
Припаял резюк 47 ом, напряжение стало 0.6 В на всех диапазонах. Надо ещё снизить до 0.2В.
Еще вопрос: у меня эмф с верхней боковой, прошивка нужна с - ПЧ или +ПЧ ?

vasylllДата: Четверг, 2011-09-15, 09:32:21 | Сообщение # 19
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Quote (Pioner)
Припаял резюк 47 ом, напряжение стало 0.6 В на всех диапазонах. Надо ещё снизить до 0.2В.


Самый просто способ поставить подстроечное сопротивление около 100...68 Ом.
И снимать сигнал со средней точки. Даже "на слух" можно определить
оптимальный режим работы смесителя.

Quote (Pioner)
Еще вопрос: у меня эмф с верхней боковой, прошивка нужна с - ПЧ или +ПЧ ?


Если у Вас на ЭМФ написано 500В, для приема радиолюбительских станций, которые на НЧ
диапазонах используют нижнюю боковую(НБ), сигнал должен быть на 500 кГц выше - 2.400, 4.100, 7.540 - это
на выходе при переключении диапазонов.

PionerДата: Четверг, 2011-09-15, 11:48:42 | Сообщение # 20
Местный
Группа: Пользователи
Сообщений: 41
Репутация: 0
Статус: Оффлайн
Спасибо я так и сделал.
Собрал плату.
Василий какую ПДФ вы применили?
Прикрепления: 4592159.jpg (172.9 Kb)

vasylllДата: Четверг, 2011-09-15, 12:01:42 | Сообщение # 21
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Pioner, Красота !!!
ПДФ - без реле на диодах, плату в .LAY прикрепляю.

Прикрепления: 0534618.gif (26.7 Kb) · __.lay (187.3 Kb)

PionerДата: Четверг, 2011-09-15, 16:58:18 | Сообщение # 22
Местный
Группа: Пользователи
Сообщений: 41
Репутация: 0
Статус: Оффлайн
Спасибо. respect
Можно ещё данные по катушкам?

vasylllДата: Четверг, 2011-09-15, 17:51:28 | Сообщение # 23
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Quote (Pioner)
Можно ещё данные по катушкам?

Каркасы диаметром 5 мм. с подстроечником.
У меня таких катушек было несколько десятков,
уже с намоткой от 5 до 30 витков, провода около 0.12 - 0.17.
Индуктивность смотрел самодельным L/C-метром.
Только сердечником выставлял нужную индуктивность.
Емкостя - такие как на схеме, даже не подбирал.
Только подстройка сердечника катухи. smile

Dmitriy1973Дата: Четверг, 2011-09-15, 19:42:06 | Сообщение # 24
Местный
Группа: Пользователи
Сообщений: 25
Репутация: 0
Статус: Оффлайн
А можно попросить ПП под этот ПДФ, т.к. в этой схеме кажется важно расположение элементов относительно друг друга на ПП.
Ага, значит нашёл что за катушка/дроссель применена в Аматоре в разрыв 4 вывод ДА1 - ЭМФ - в архивчеге!
Вижу мой вопрос по подключению синтезатора не удалось перместить в эту ветку, спрошу_ка ещё разок :), если я подключаю синтезатор к Аматору то выход с Т1 синтезатора подавать на VFO Аматора, правильно, а вот что делать с выводами ХР1 "Управление" синтезатора, как их коммутировать, ладно прикину так, при смене диапазона закорачивать на "общий" в зависимости от выбранного диапазона 160-80-40, а как быть с S-метром и ТХ?

vasylllДата: Четверг, 2011-09-15, 20:04:08 | Сообщение # 25
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Dmitriy1973,
Quote (Dmitriy1973)
я подключаю синтезатор к Аматору то выход с Т1 синтезатора подавать на VFO Аматора, правильно,

Да, правильно.

Quote (Dmitriy1973)
что делать с выводами ХР1 "Управление" синтезатора, как их коммутировать,

На этих выводах, в зависимости от диапазона появляется управляющее напряжение.
Можете через транзисторные ключи управлять релюхами в ПДФ, ФНЧ в УМ.



Quote (Dmitriy1973)
а как быть с S-метром и ТХ?

посадить ножку ТХ на корпус. smile

Возможная схема S-метра, смонтировать ее можно навесным монтажем.
Начало срабатывания АРУ - примерно на уровне 5-6мкВ (S6).
Индикатор S-метра по такой схеме начнет отсчет уровней примерно с 1-2мкВ.

Прикрепления: 6100291.jpg (41.2 Kb) · 7492594.jpg (84.9 Kb) · 1665819.gif (3.0 Kb)

Dmitriy1973Дата: Четверг, 2011-09-15, 20:32:57 | Сообщение # 26
Местный
Группа: Пользователи
Сообщений: 25
Репутация: 0
Статус: Оффлайн
То дякую, т.е. выхода на ключи, это оч хорошо, а ТХ и S-метр ещё незадействованы.
Сам спаял плату синтеза, сегодня залудил плату Аматора, всё будет нормально к концу следующей недели выйду в эфир.
Вдогонку, посмотрел схемку S-метра, я имел в виду вывод на синтезаторе S-метр, а ТХ на "общий" во время передачи ?


Сообщение отредактировал Dmitriy1973 - Четверг, 2011-09-15, 20:36:19

vasylllДата: Четверг, 2011-09-15, 20:42:58 | Сообщение # 27
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн
Здесь похожий проект. Есть варианты с ЭМФ и КФ.
Много есть полезной информации (схемы, печатки ПДФ, УМ),
которая может пригодится для Аматор-ЭМФ-SA.

Реверсивный тракт на SA612A
http://www.cqham.ru/forum/showthread.php?t=9839&page=1

vasylllДата: Четверг, 2011-09-15, 20:51:12 | Сообщение # 28
Свой человек
Группа: Администраторы
Сообщений: 298
Статус: Оффлайн

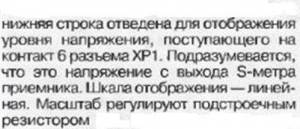

Quote (Dmitriy1973)
я имел в виду вывод на синтезаторе S-метр


Стрелочный индикатор+подстроечное сопротивление на 22К - выбрасываете,
и верхний вывод на 6-й штырь синтезатора, а нижний на корпус.
Прикрепления: 8443381.jpg (17.9 Kb)

Dmitriy1973Дата: Четверг, 2011-09-15, 22:20:38 | Сообщение # 29
Местный
Группа: Пользователи
Сообщений: 25
Репутация: 0
Статус: Оффлайн
Vasilll благодарю Вас за помощь что оказываете, начал читать по ссылке "Реверсивный тракт на SA612A" и подумал что надо сперва сделать то что пока есть под рукой, а затем пускаться в дебри, а то получится снова Лаповок - "Я Строю - Недострою....", но всё же один вопрос имеется, рассматривая схему увидел вариант подачи сигнала с смесителя DА1 на ЭМФ через индуктивность 500 мкГн(в Радио-76М2 такой фильтр применялся до смесителя), Vasylll Вы приобретали плату, так и есть ВЫВОД 5 DА1 НИКЧЕМУ НЕ ПОДКЛЮЧЕН ???
Почему спрашиваю, т.к. хочу применить этот фильтр.

PionerДата: Четверг, 2011-09-15, 22:58:43 | Сообщение # 30
Местный
Группа: Пользователи
Сообщений: 41
Репутация: 0
Статус: Оффлайн
Дмитрий, да не зацикливайтесь вы...
Соберите первый вариант, а потом будете дорабатывать. Я лично собрал плату по журналу Радиохобби. Заработала с первого подключения.
